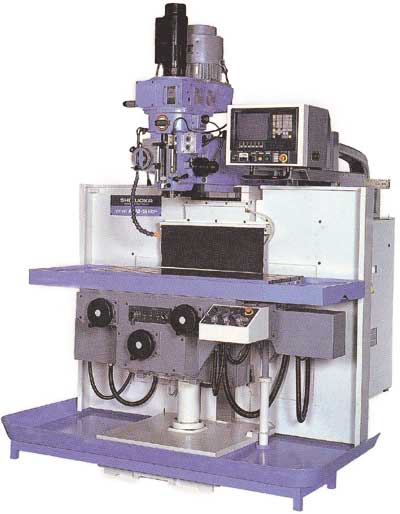

機械仕様
|
|
テーブル
|
作業面寸法(長さX幅)
|
1,100X400mm
|
|
T溝寸法(幅X数X間隔)
|
18mmX4X100mm
|
|
最大積載質量
|
300Kg
|
|
運動範囲
|
左右移動距離(Xテーブル)
|
710mm
|
|
前後移動距離(Y)
|
730mm(ラム)
|
|
上下移動距離(Z二一)
|
400mm
|
|
主軸中心〜コラム前面まで
|
85〜515mm
|
|
主軸端〜テーブル上面まで
|
170〜570mm
|
|
主 軸
|
主軸端形式
|
NST40
|
|
回転数
|
20〜4,500min-1
|
|
上下移動距離
|
140mm(手動、自動、早送)
|
|
上下自動速速度(主軸1回転に付)
|
0.035・0.07・0.14mm(3段)
|
|
ヘッド傾斜角度
|
−
|
|
